由深圳市裕晨电子（RICHENG）生产，YC-LCM121005 是一款面向工控终端、白色家电与便携式仪表等严苛场景设计的12.1英寸工业级TFT液晶屏模组，支持7×24小时连续动态视频显示。

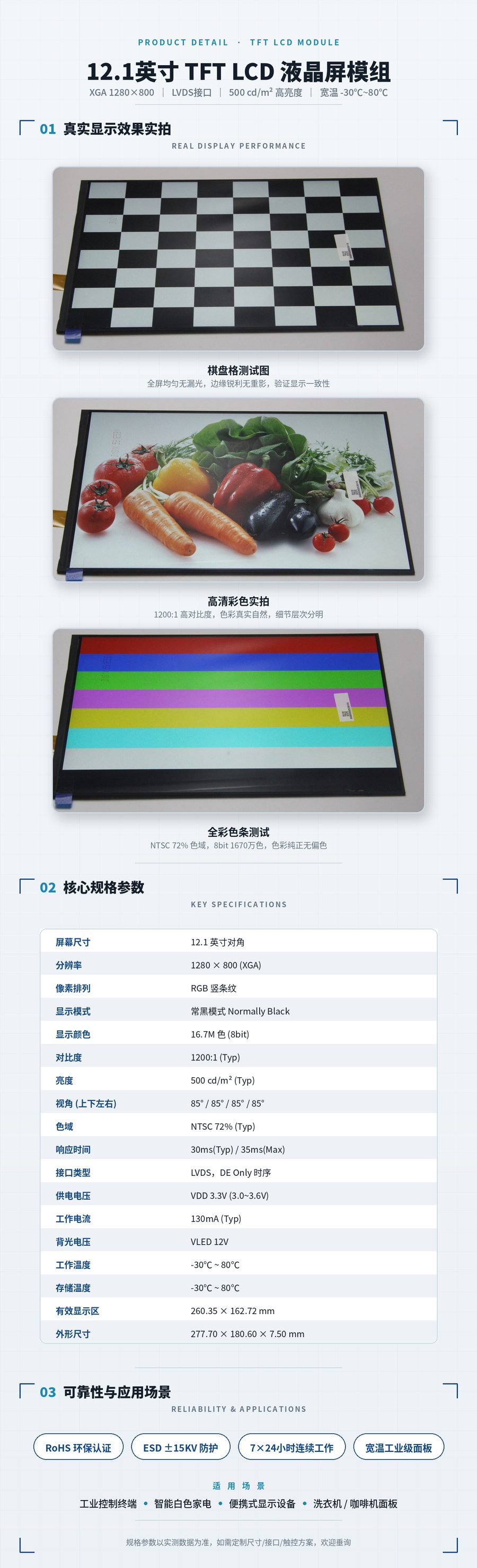

核心规格参数
| 参数 | 数值 |
|---|---|
| 屏幕尺寸 | 12.1英寸对角 |
| 分辨率 | 1280×800（XGA） |
| 像素排列 | RGB竖条纹 |
| 显示模式 | 常黑模式 |
| 显示颜色 | 16.7M色（8bit） |
| 对比度 | 1200:1（Typ） |
| 亮度 | 500 cd/m²（Typ） |
| 视角（上下左右） | 85° / 85° / 85° / 85° |
| 色域 | NTSC 72%（Typ） |
| 响应时间 | 30ms（Typ）/ 35ms（Max） |
| 接口类型 | LVDS，DE Only时序 |
| 供电电压 | VDD 3.0~3.6V（Typ 3.3V） |
| 工作电流 | 130mA（Typ） |
| 背光电压 | 12V |
| LED寿命 | 35,000小时 |
| 工作温度 | -30℃~80℃ |
| 存储温度 | -30℃~80℃ |
| 有效显示区 | 260.35×162.72mm |
| 外形尺寸 | 277.70×180.60×7.50mm |
| ESD防护 | 空气放电±15KV，接触放电±8V |
接口与连接器
- CN1为30Pin LVDS插座连接器，CN2为6Pin 0.5mm间距背光电源连接器
- 1像素/时钟的LVDS数据映射方式，DE Only时序（正常工作不依赖HSYNC/VSYNC信号）
- 最佳工作时钟频率75MHz（不扩频情况下最高80.9MHz）
可靠性测试
经过+80℃与-30℃各240小时的存储与工作测试、60℃/90%RH湿热测试、-30℃至+85℃共100次循环的冷热冲击测试，以及棋盘格与灰阶烧屏验证测试。符合RoHS环保要求。
典型应用场景
工业控制终端、智能白色家电（洗衣机、咖啡机）、便携式显示设备，以及其他需要宽温高亮度12.1寸屏幕、支持横竖屏安装的应用场景。
